Laboratorio de óptica.

Propiedades ópticas de los materiales.

Búsqueda de información.

Buscar información general sobre los thin films y exponer brevemente las posibles aplicaciones derivadas de sus propiedades ópticas.

Los thin films son láminas de material con un grosor que varía entre décimas de nanómetro ($1 \: \mathrm{nm} \equiv 10^{-9} \: \mathrm{m}$) y varias micras ($1 \: \mathrm{\mu m} \equiv 10^{-6} \: \mathrm{m}$) ("Thin Film", 2024).

Las aplicaciones de los thin films pueden ser los recubrimientos de diferentes objetos, así como semiconductores y memorias de ordenador. En lo que a los recubrimientos se refiere, los thin films de tipo cerámico se utilizan, entre otras cuestiones, para mejorar la vida útil de los utensilios de corte. Además, se suelen utilizar láminas similares en los paneles fotovoltaicos, buscando un ahorro de material y, por consiguiente, de costes. ("Thin Film", 2024).

En lo que respecta a la película que hemos elegido, existen diferentes propiedades a tener en cuenta, que enumeran Evtushenko et al. (2015):

• Almacenamiento de energía: baterías solares.
• Bajo estimulación UV, creación de radicales activos.
• Descomposición del agua con estimulación UV o la luz del Sol.

Entre otras.

Estudio de un thin film.

Para realizar el estudio se ha utilizado el simulador de filmetrics.com, que nos permite ver las gráficas de transmitancia, reflectancia y absorción de diferentes materiales.

Propiedades.

Se enumeran a continuación las propiedades de nuestra lámina:

• Medio: aire.
• Material de la película: TiO₂ - Rutilo
• Grosor: $15 \: \mathrm{nm}$.
• Sustrato: Polietileno.

Análisis de los datos obtenidos.

Transmitancia y reflectancia.

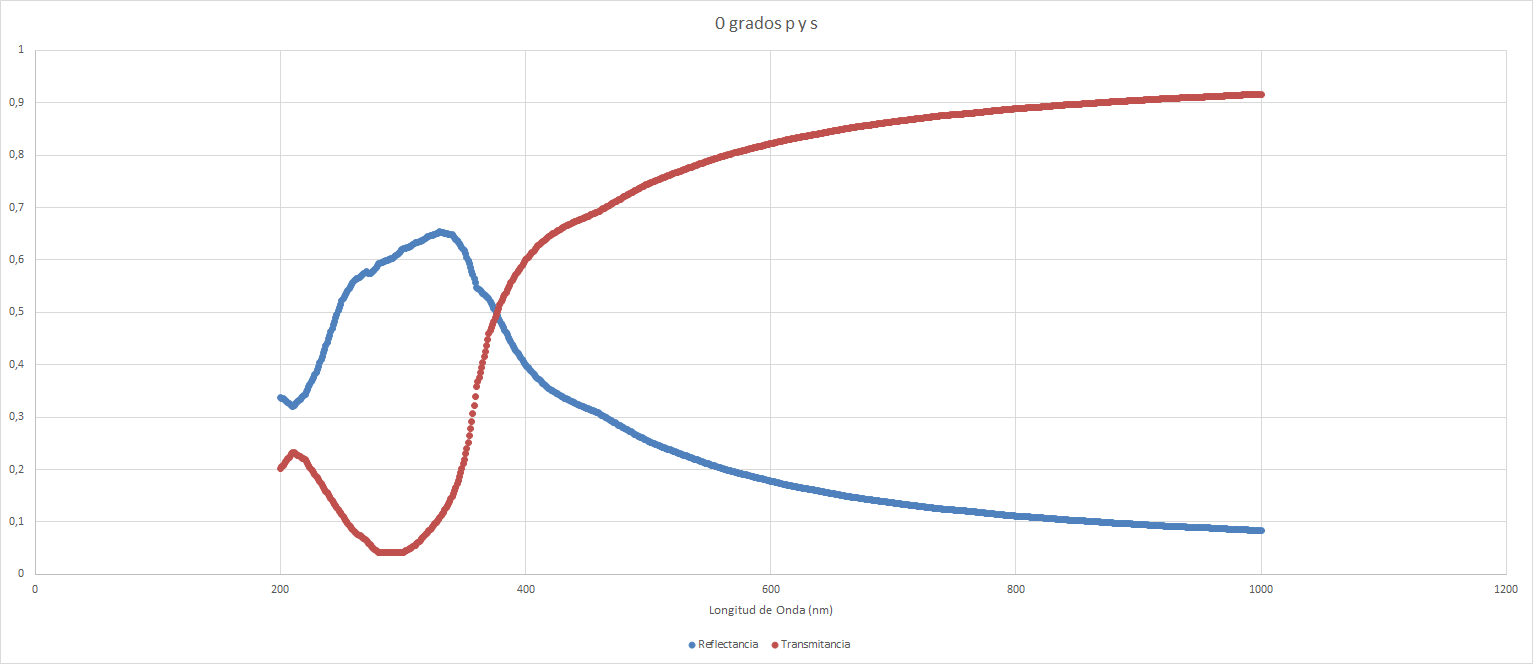

Comenzamos la recogida de datos con un ángulo de incidencia de $\require{gensymb} 0 \degree$. Obtenemos los siguientes datos de mínimos y máximos:

Utilizando la aplicación graficadora GNUPlot, podemos ver la disposición de los datos en un gráfico.

Si aumentamos el ángulo de incidencia obtenemos los siguientes datos. Para $30 \degree$:

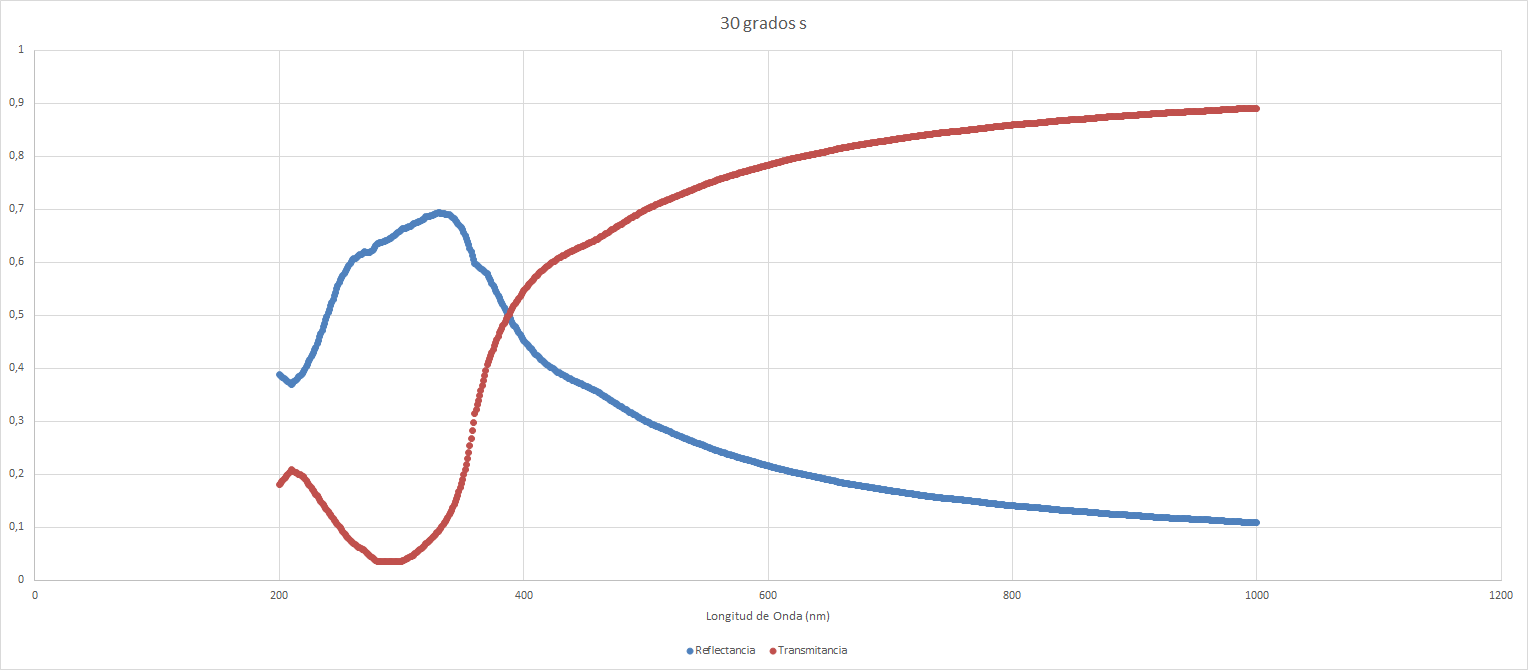

Lo cual visualizamos en un gráfico de la siguiente manera:

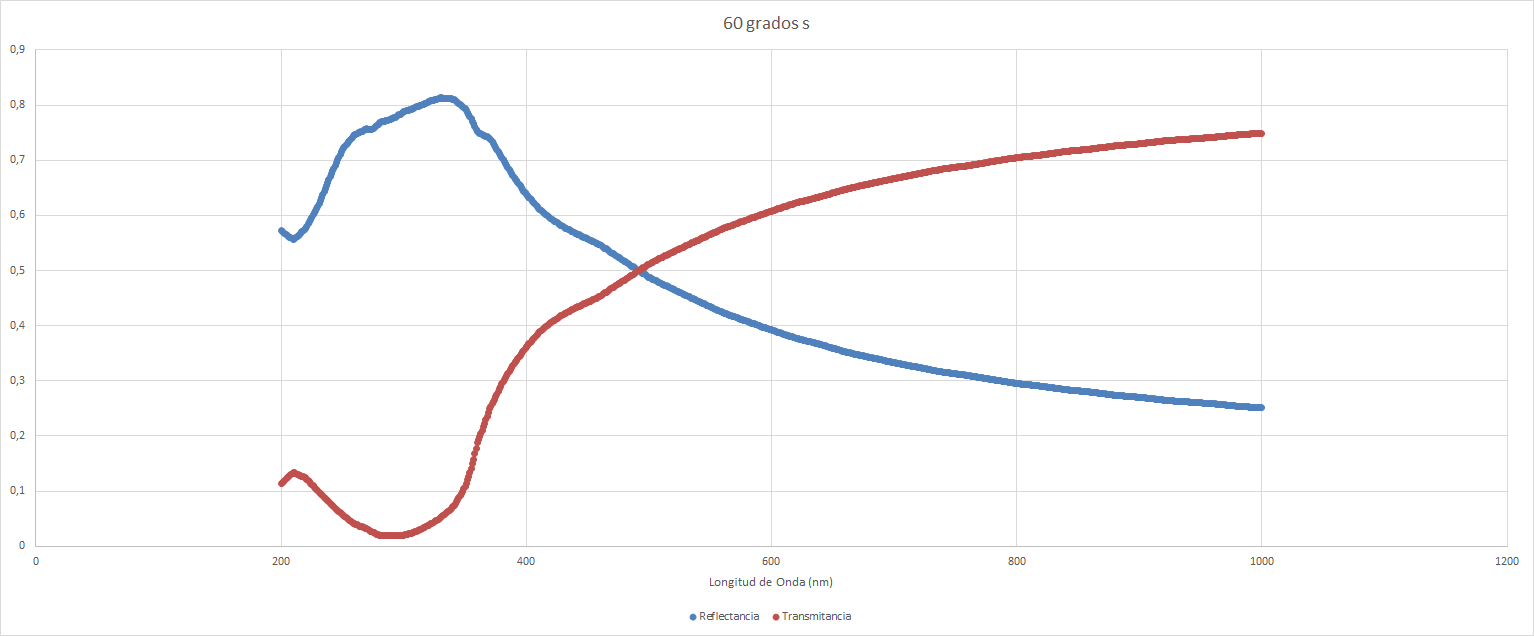

Y para $60 \degree$ obtenemos los siguientes resultados:

Lo cual visualizamos de la siguiente forma:

Todos estos datos se han obtenido mediante una polarización de tipo s. Tenemos también los datos equivalntes para la polarización de tipo p. Considerando que con incidencia nula no varían los datos, para un ángulo de $30 \degree$, tenemos:

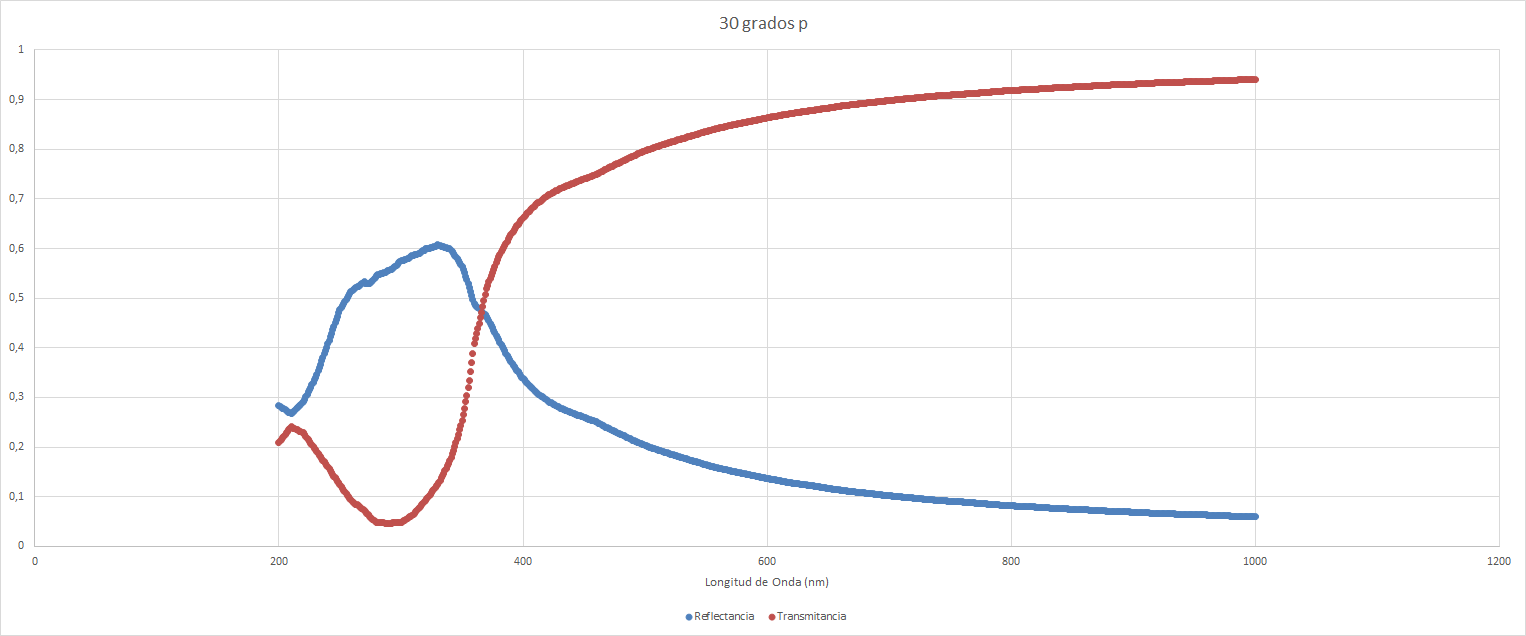

Lo cual se traduce en gráficos de la forma siguiente:

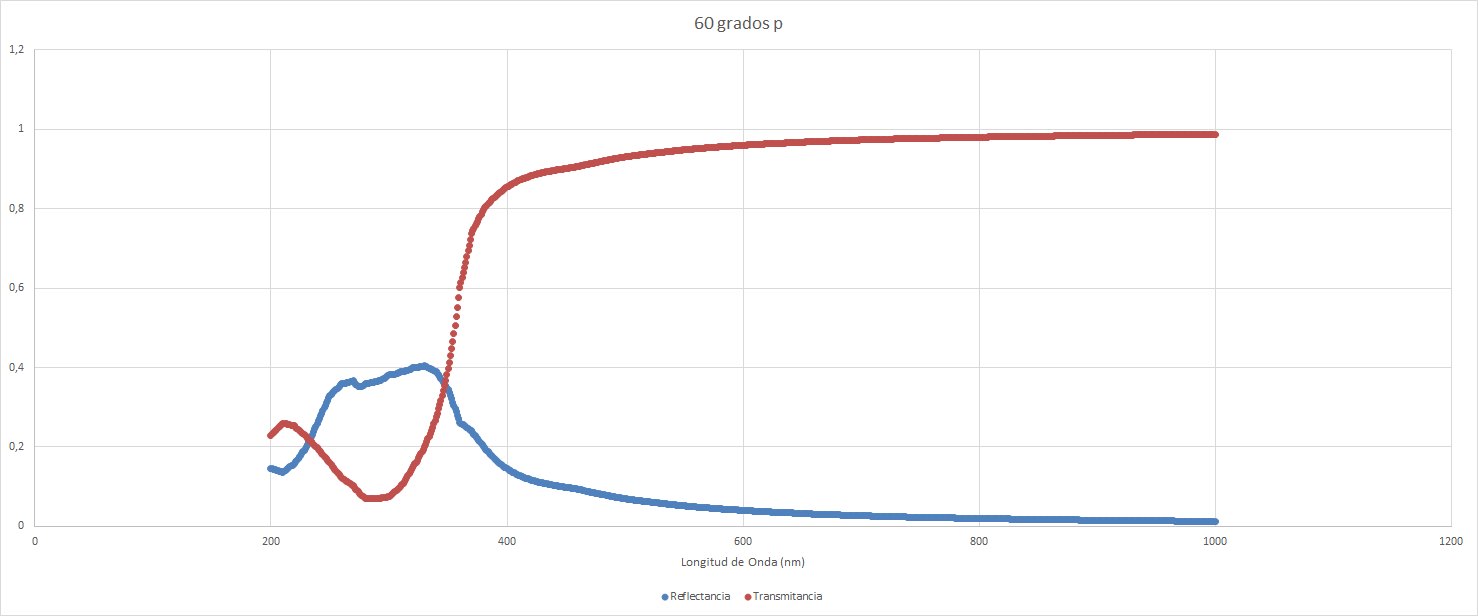

Y para ángulo de $60 \degree$:

Lo cual se traduce en gráficos de la forma siguiente:

Cambio en el grosor y el medio.

Podemos también cambiar el grosor y el medio de nuestra lámina delgada y ver cómo varían los valores de transmitancia y reflectancia para los diferentes ángulos de incidencia de nuestra luz. Se mantienen aisladas las siguientes variables:

• Lámina delgada, de tipo TiO₂ - Rutilo
• Sustrato, polietileno.
• Ángulo, $30 \degree$.
• Polarización, tipo s.

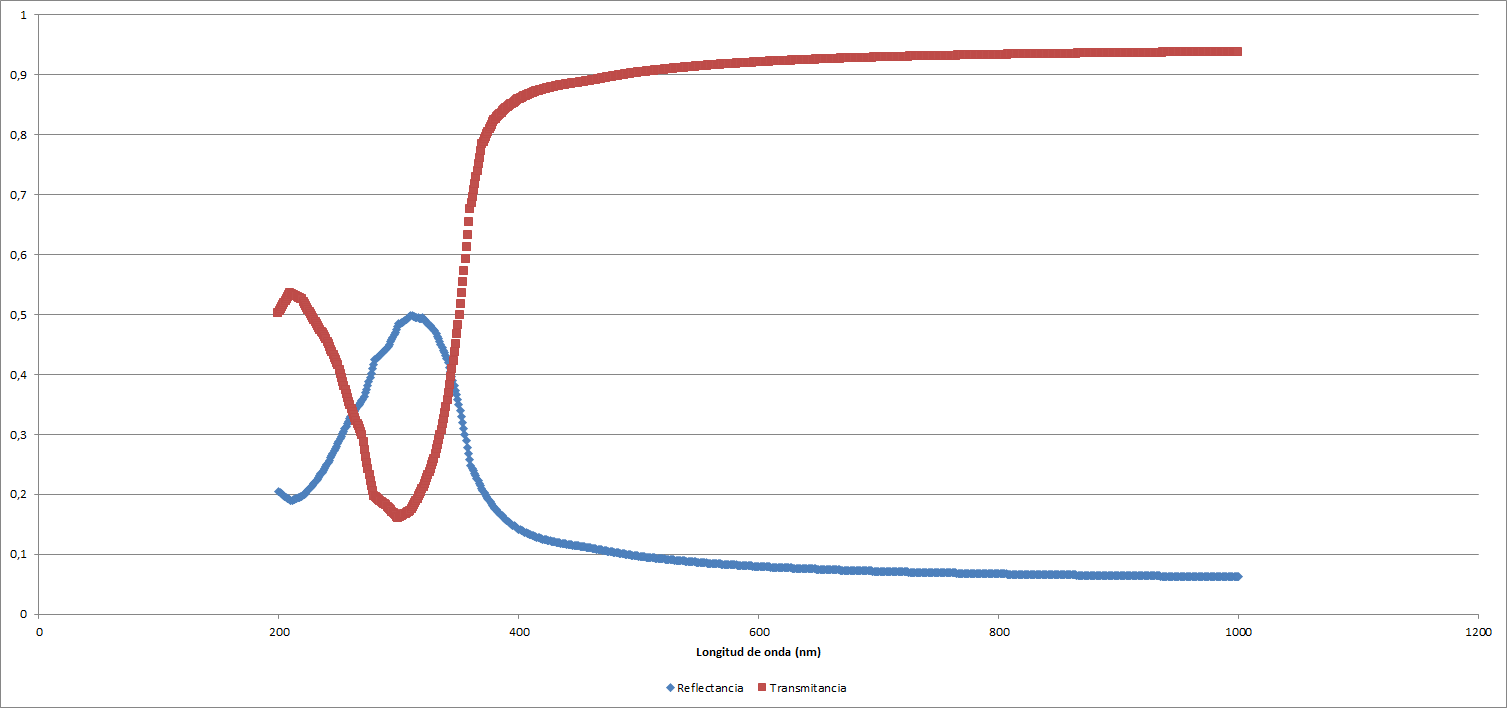

Obtenemos, pues, los siguientes resultados. Para un grosor de $d = 5 \: \mathrm{nm}$:

Lo cual se traduce en gráficos de la forma siguiente:

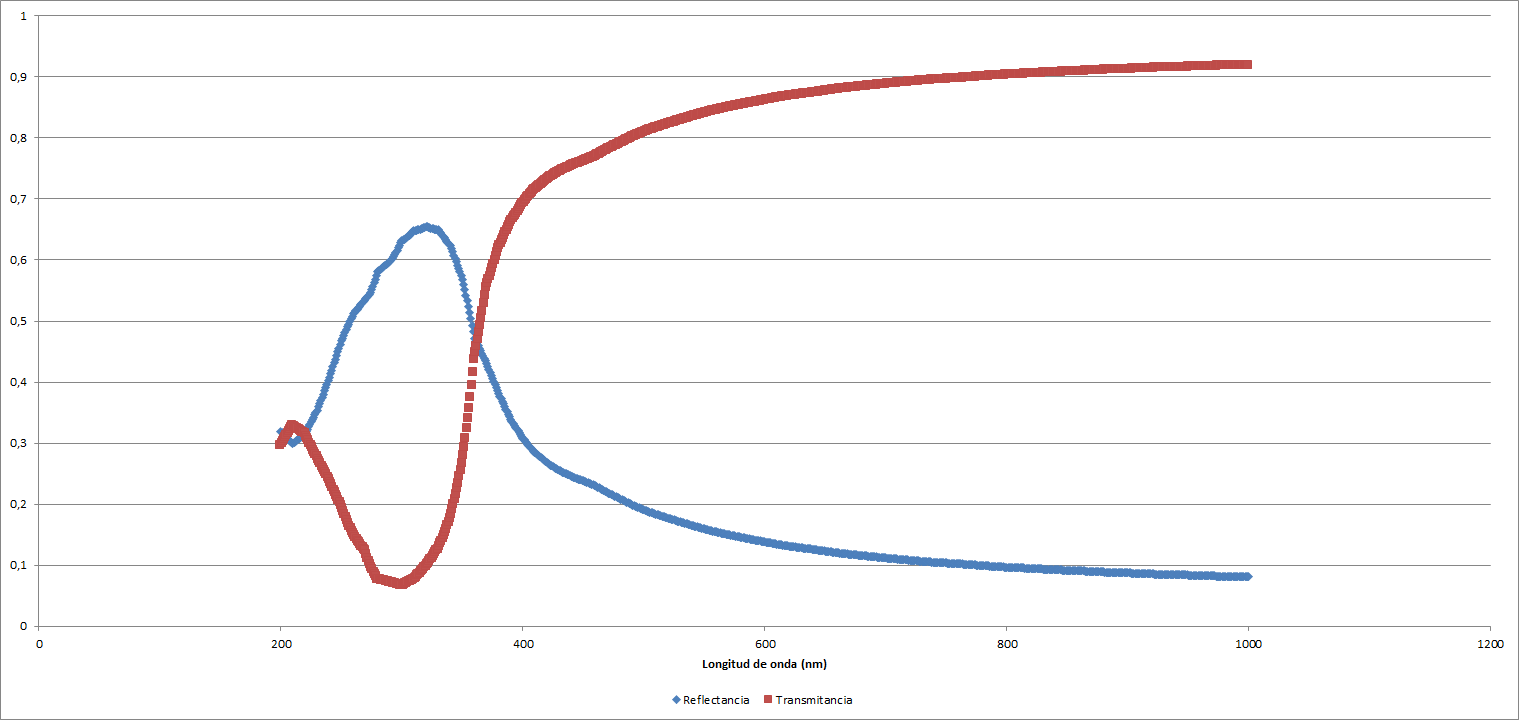

Por otro lado, para un grosor de $d = 10 \: \mathrm{nm}$:

Lo cual se traduce en gráficos de la forma siguiente:

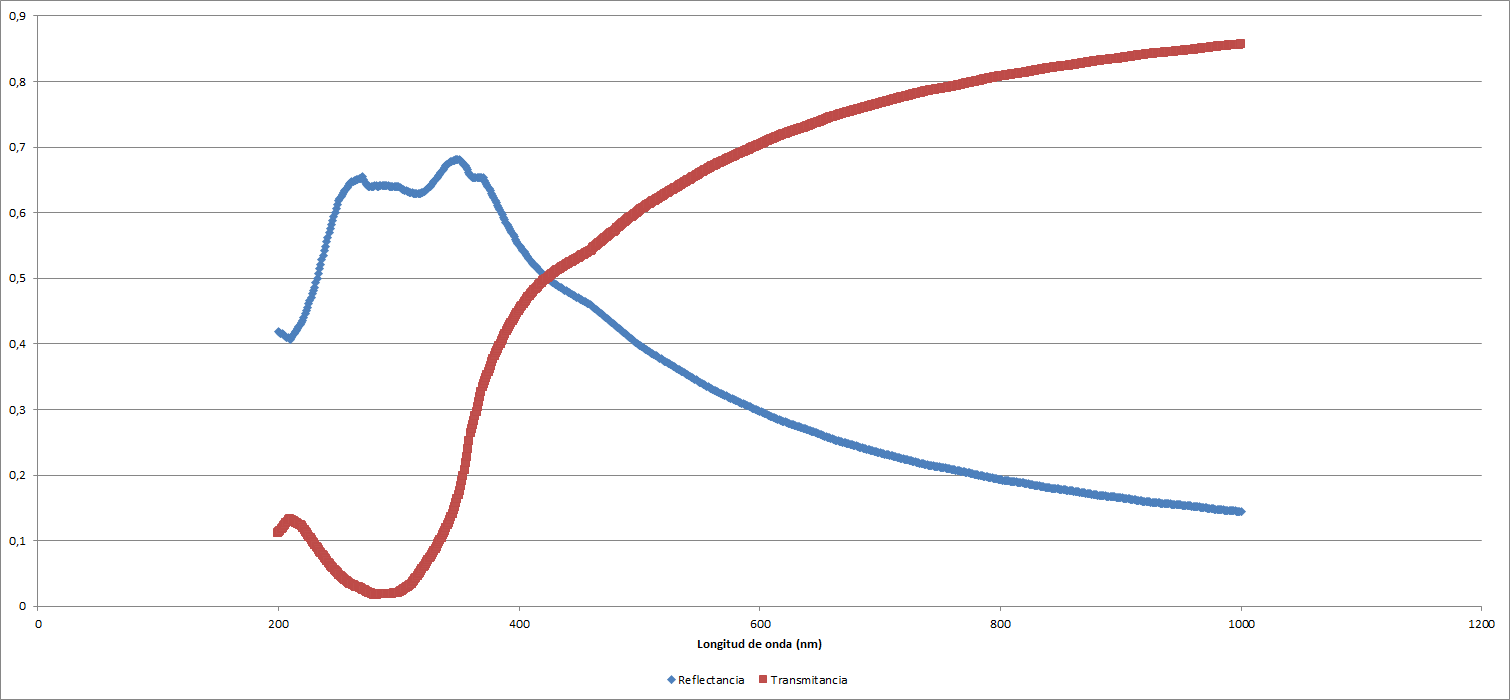

Los resultados para un grosor de $15 \: \mathrm{nm}$ se encuentran arriba. Se adjuntan a continuación los resultados con una lámina de grosor $d = 20 \: \mathrm{nm}$:

Lo cual se traduce en gráficos de la forma siguiente:

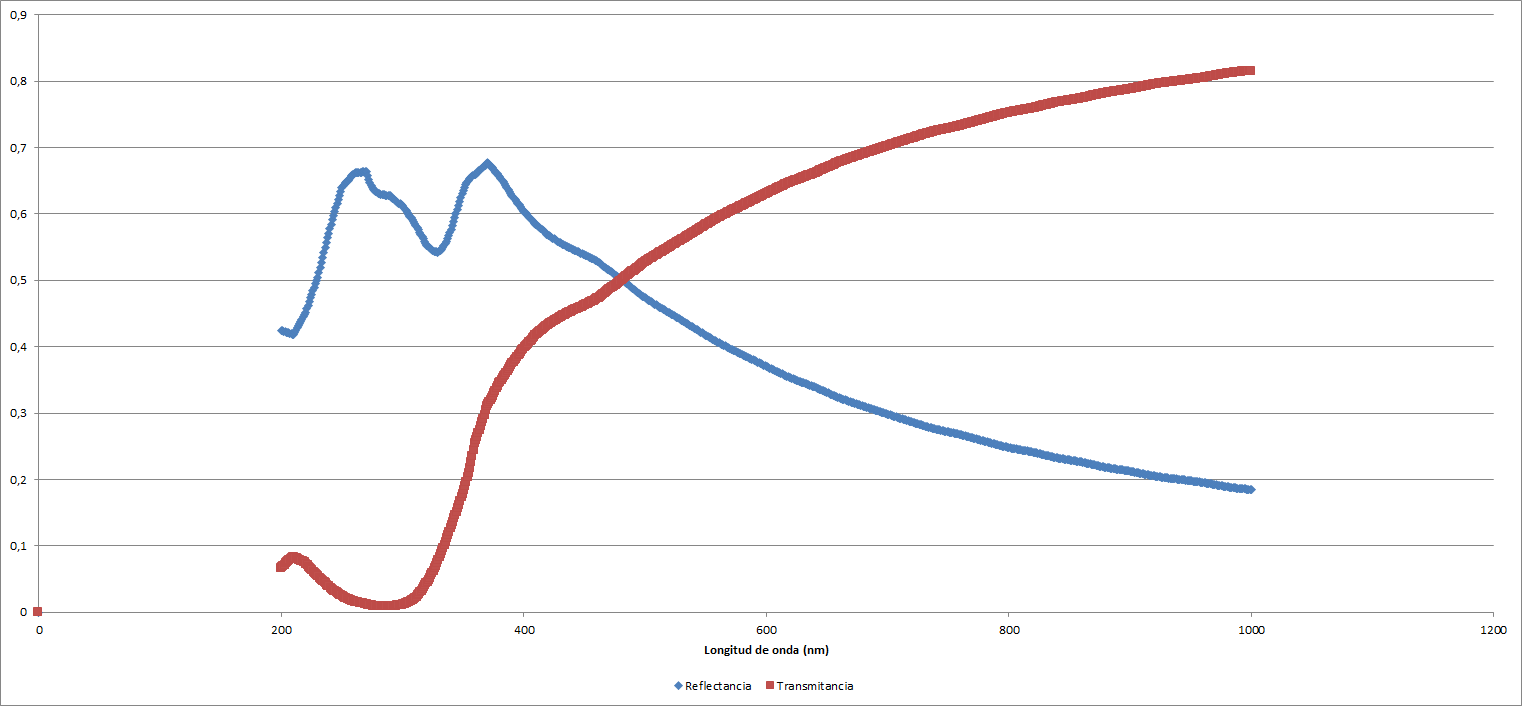

Para un grosor de $d = 25 \: \mathrm{nm}$:

Lo cual se traduce en gráficos de la forma siguiente:

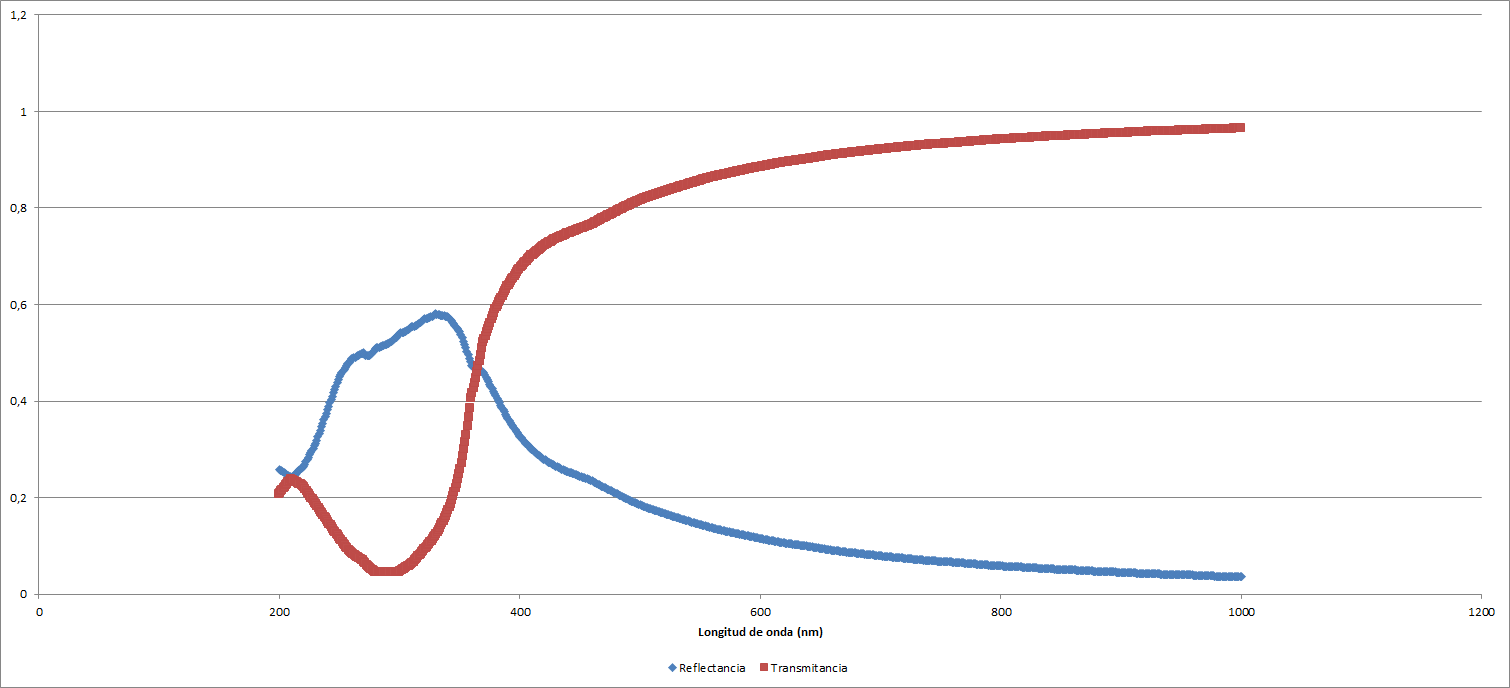

Por otro lado, si cambiamos el medio obtenemos resultados diferentes. Modificando el aire por un medio acrílico para un grosor de $d = 15 \: \mathrm{nm}$, obtenemos los siguientes valores para las magintudes que nos ocupan:

Lo cual se traduce en gráficos de la forma siguiente:

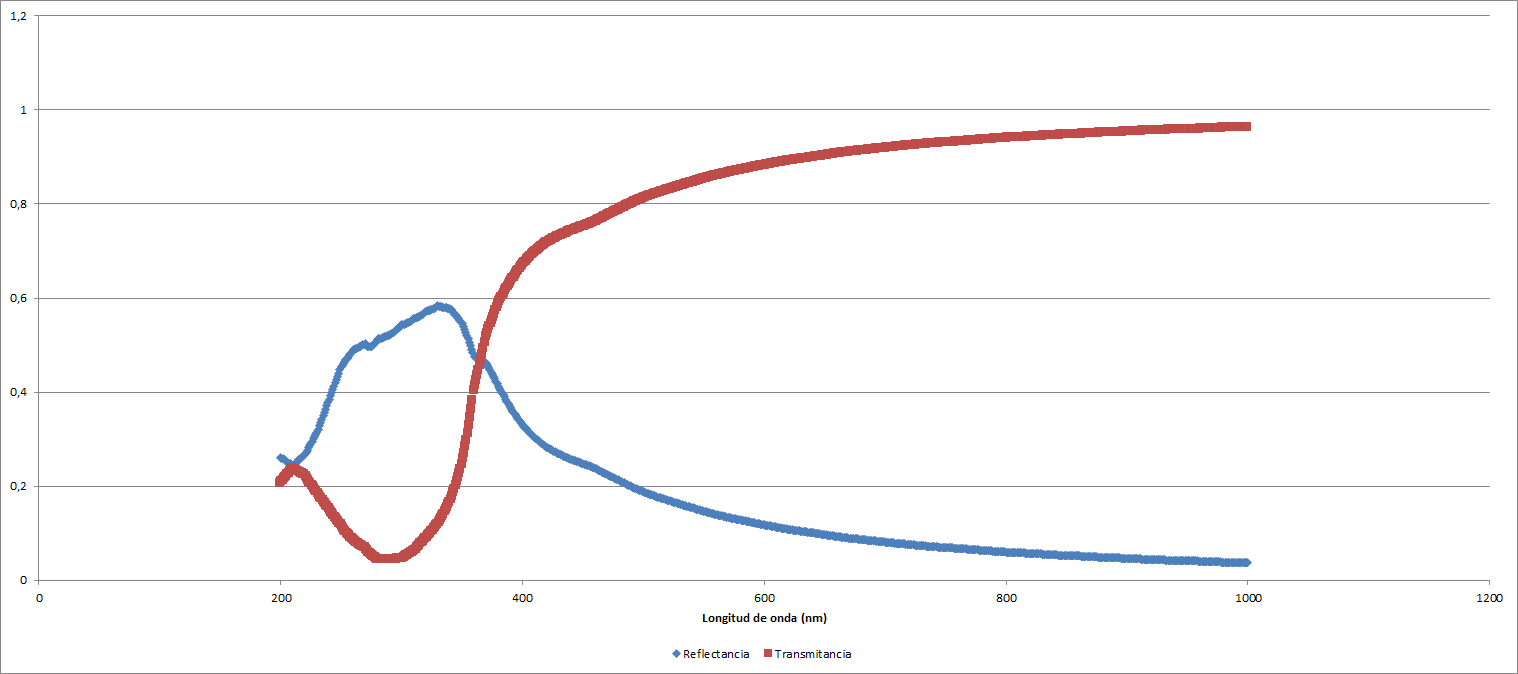

Asimismo, para un medio de celulosa con una lámina de grosor $15 \: \mathrm{nm}$:

Lo cual se traduce en gráficos de la forma siguiente:

Coeficientes de extinción, absorción y índices de refracción complejos.

Calculamos el coeficiente de absorción a partir de la transmitancia como especifica Reyes et al. (2019):

\[ \alpha = \frac{\ln{\frac{1}{T}}}{t} \tag{1} \]

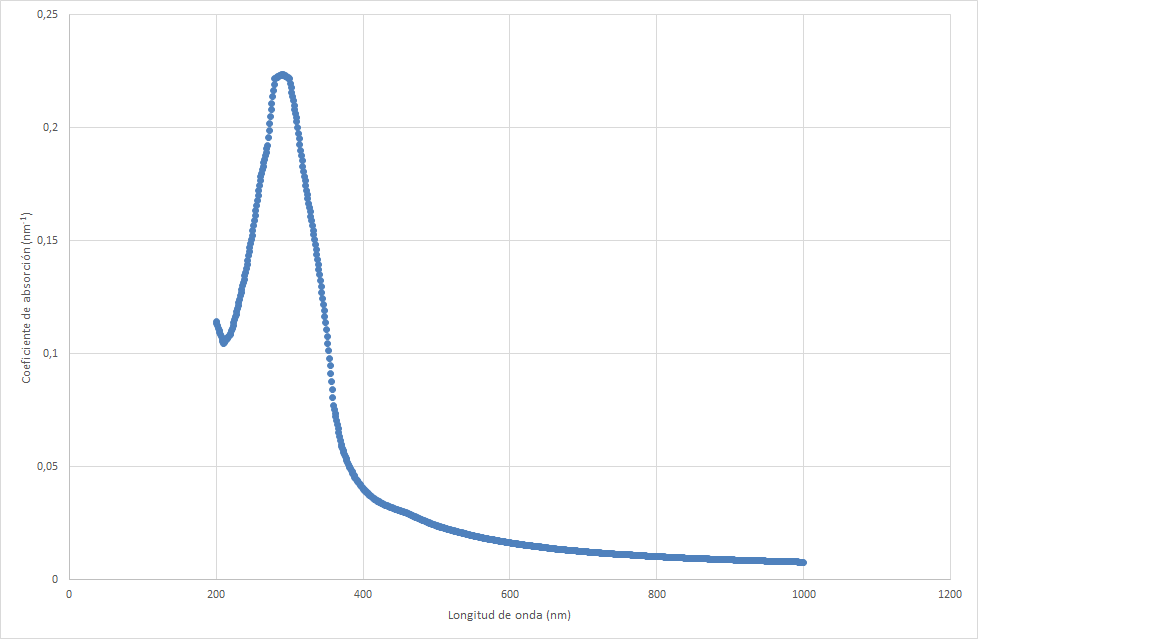

Donde $\alpha$ es el coeficiente de absorción, $T$ es la transmitancia y $t$ el grosor de la lámina. Obtenemos el siguiente gráfico.

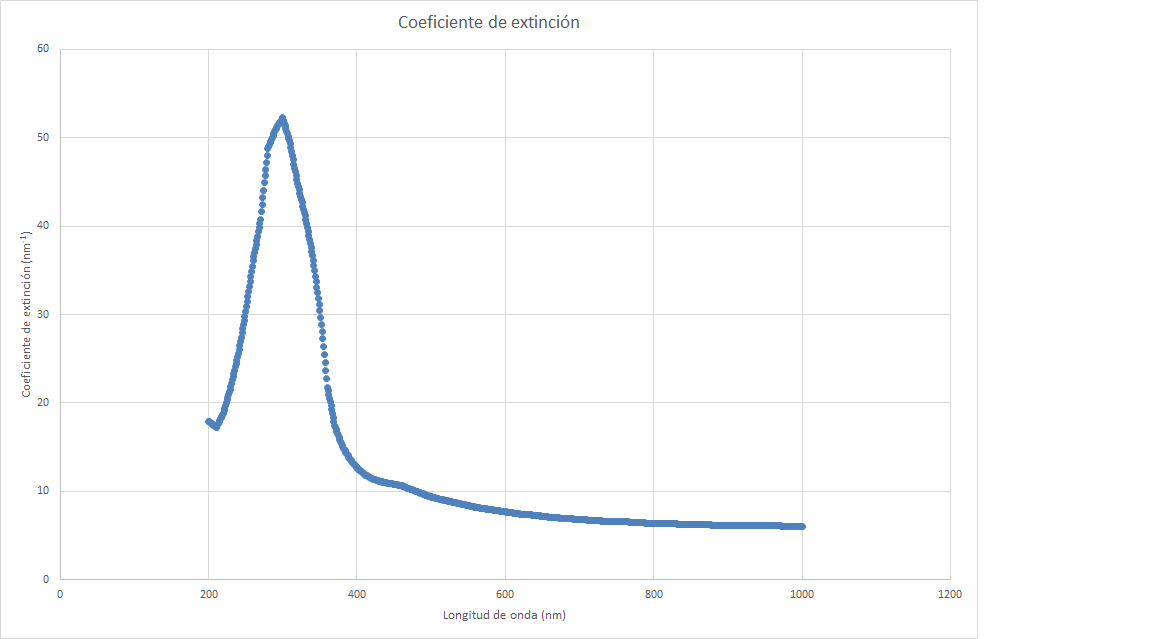

Por otro lado, el coeficiente de extinción puede ser graficado análogamente, siguiendo la igualdad que se presenta seguidamente:

\[ \kappa = \frac{\lambda \cdot \alpha}{4\pi} \tag{2} \]

Este coeficiente corresponde a la parte imaginaria del índice de refracción complejo. La parte real es siempre el índice obtenido por la ley de Snell. Para nuestro caso vale $n = 2.609$. Así pues, se define el índice de refracción complejo como:

\[ n^{\ast} = n + i \cdot \kappa \tag{3} \]

Discusión de los resultados.

Tal y como se ha podido analizar en las tablas y los gráficos que se han adjuntado, vemos varias cuestiones comunes a casi todos los conjuntos de datos que se trabajan:

• En el entorno cercano de $\lambda = 200 \: \mathrm{nm}$, existe un extremo local.
• En el intervalo $\lambda \in \left(200, 400\right)$, existe un extremo absoluto.
• Al aumentar $\lambda \to 1000 \: \mathrm{nm}$, vemos como el comportamiento es tendiente a un valor.
• Cuando la transmitancia sube, la reflectancia baja y viceversa.

Cuando modificamos el ángulo de incidencia, aumentándolo vemos que aumenta la capacidad reflectiva de la lámina y disminuye, por ende, la transmitancia del sistema.

Por otro lado, el uso de polarización tipo p demuestra una mejor transmitancia para igual ángulo de incidencia.

En lo que respecta a los grosores, vemos que cuando aumentamos el grosor, la transmitancia disminuye considerablemente.

Entre un medio acrílico y uno de celulosa, los datos son prácticamente idénticos. Sin embargo, al compararlo con nuestra lámina de TiO₂ y Rutilo vemos que los dos medios son significativamente mejores transmisores de la luz que incide sobre ellos.

Hemos podido comprobar como el material tiene transmitancias altas conforme aumentamos la longitud de onda, lo cual es útil para el cometido principal de uso del mismo, siendo estimulado habitualmente por luz ultravioleta, de $\lambda$ corta. Conseguimos así que la luz no pase fácilmente la película.
